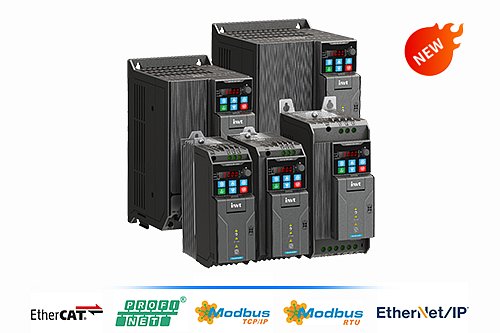

- Standardně vestavěná sériová komunikace RS845 – protokol Modbus RTU.
- Podpora univerzální komunikační karty, „vše v jednom“ kompatibilní s protokoly PROFINET, EtherCAT, EtherNet/IP a Modbus TCP FIELDBUS.
- Multifunkčnost: DUAL RATING (přetížení 150 %/min / 120 %/min).
- Podpora asynchronních i synchronních motorů.
- Algoritmus úspory energie: redukuje energetické ztráty motoru a tím zvyšuje úsporu energie a účinnost zařízení.
- Pružinové svorky ovládacích obvodů pro rychlejší a snadnější zapojení a odpojení.
- Standardní USB-C pro jednoduché ladění a monitorování měniče kmitočtu pomocí PC.
- Inovativní design nezávislého odvodu tepla a vícevrstvé lakování plošných spojů zajišťují vysoce spolehlivý provoz v korozivním a vlhkém prostředí.
- Konstrukce produktu odpovídá normám UL a CE.
- Standardně osazeno C3 filtry a bezpečnostním okruhem s funkcí STO.
| Vstupní napětí |
1f 200 – 240VAC: 0,2kW – 4kW
3f 200 – 240VAC: 0,2kW – 15kW
3f 380 – 480VAC: 0,4kW – 22kW
|
| Přetížitelnost |
Těžká zátěž: 150 %/60 s, 180 %10 s
Lehká zátěž: 110 %/60 S, 150 %/10 s
|
| Krytí proti vnějším vlivům |
IP20 |
| Teplota okolí |
-10~+50 °C (40 °C pro lehkou zátěž, 50 °C pro těžkou zátěž) |
| Nadmořská výška |
Do 1 000 m. Snížení o 1 % za každé zvýšení o 100 m v případě, že nadmořská výška je 1 000 – 3 000 m.
|
| EMC |
Vestavěné filtry C3, 4kHz/10 m |
| Bezpečnost |
STO splňuje požadavky normy SIL3. |
| Ovládání motoru |
V/F – skalární řízení, SVC – vektorové řízení bez zpětné vazby |
| Typ motoru |
Asynchronní motor (AM) a synchronní motor s permanentními magnety (SM)
|
| Napájení externích zařízení |
10 V, max. výstup 50 mA; 24 V, max. výstup 100 mA |
| Analogový vstup |
Všechny: 0 až 10 V / 0 až 20 mA; AI2: -10 až +10 V / 0 až 20 mA
|
| Analogový výstup |
AO1: 0 až 10 V / 0 až 20 mA |
| Digitální vstupy |
Čtyři programovatelné vstupy; max. frekvence: 1kHz HDI: vysokorychlostní pulsní vstup; max. frekvence: 50 kHz. Podporuje režimy NPN i PNP; DI4 lze konfigurovat jako vstup pro PTC
|
|
Digitální tranzistorové výstupy
|
HDO: spínací kapacita: 50 mA / 30 V; výstupní frekvenční rozsah: 0-50 kHz; použití jako standardní výstup nebo pulsní výstup pro monitorování veličin měniče |
| Reléový výstup |
Programovatelný přepínací reléový výstup (3 A/AC250V, 1 A/DC30V)
|
| Komunikace |
Vestavěná sériová komunikace RS485 s podporou protokolu Modbus RTU |
| Rozšiřující karta |
Univerzální komunikační karta, podpora protokolů – PROFINET, EtherCAT, EtherNet/IP, Modbus TCP |
| Certifikace |
Splňuje požadavky certifikace UL a CE |
AC 1PH 200V–240V
| Model |
Přetížení 150 % / min |
Přetížení 120 % / min |
| Výstupní výkon (kW) |
Vstupní proud (A) |
Výstupní proud (A) |
Výstupní výkon (kW) |
Vstupní proud (A) |
Výstupní proud (A) |
| GD28-0R2G-S2 |
0.2 |
3.9 |
1.5 |
0.4 |
5.2 |
2 |
| GD28-0R4G-S2 |
0.4 |
5.3 |
2.5 |
0.75 |
7.4 |
3.3 |
| GD28-0R7G-S2 |
0.75 |
8.8 |
4.2 |
1.1 |
11 |
5.1 |
| GD28-1R1G-S2 |
1.1 |
13.2 |
6.5 |
1.5 |
13.4 |
7.5 |
| GD28-1R5G-S2 |
1.5 |
14.2 |
7.5 |
2.2 |
18.8 |
9.8 |
| GD28-2R2G-S2 |
2.2 |
20.6 |
20 |
4 |
23.8 |
12.5 |
| GD28-004G-S2 |
4 |
32 |
16 |
- |
- |
- |
AC 3PH 200V–240V
| Model |
Přetížení 150 % / min |
Přetížení 120 % / min |
| Výstupní výkon (kW) |
Vstupní proud (A) |
Výstupní proud (A) |
Výstupní výkon (kW) |
Vstupní proud (A) |
Výstupní proud (A) |
| GD28-0R2G-2 |
0.2 |
2.2 |
1.5 |
0.4 |
3.3 |
2 |
| GD28-0R4G-2 |
0.4 |
4.1 |
2.5 |
0.75 |
5.6 |
3.3 |
| GD28-0R7G-2 |
0.75 |
6.8 |
4.2 |
1.1 |
8.1 |
5.1 |
| GD28-1R1G-2 |
1.1 |
10.3 |
6.5 |
1.5 |
11.5 |
7.5 |
| GD28-1R5G-2 |
1.5 |
9.3 |
7.5 |
2.2 |
11.8 |
9.8 |
| GD28-2R2G-2 |
2.2 |
12 |
10 |
4 |
13.7 |
12.5 |
| GD28-004G-2 |
4 |
20 |
16 |
5.5 |
26 |
21 |
| GD28-5R5G-2 |
5.5 |
21.7 |
20 |
7.5 |
28 |
26 |
| GD28-7R5G-2 |
7.5 |
33 |
30 |
11 |
43 |
39 |
| GD28-011G-2 |
11 |
44 |
42 |
- |
- |
- |
| GD28-015G-2 |
15 |
60 |
55 |
22 |
72 |
64 |
AC 3PH 380V–480V
| Model |
Přetížení 150 % / min |
Přetížení 120 % / min |
| Výstupní výkon (kW) |
Vstupní proud (A) |
Výstupní proud (A) |
Výstupní výkon (kW) |
Vstupní proud (A) |
Výstupní proud (A) |
| GD28-0R4G-4 |
0.4 |
2.7 |
1.5 |
0.75 |
3.9 |
2 |
| GD28-0R7G-4 |
0.75 |
4.5 |
2.5 |
1.1 |
6 |
3.3 |
| GD28-1R1G-4 |
1.1 |
5.8 |
3 |
1.5 |
6.9 |
3.7 |
| GD28-1R5G-4 |
1.5 |
7.6 |
4.2 |
2.2 |
8.6 |
5.5 |
| GD28-2R2G-4 |
2.2 |
9.62 |
5.5 |
3 |
10.4 |
7 |
| GD28-003G-4 |
3 |
11.4 |
7.5 |
4 |
12.8 |
9.5 |
| GD28-004G-4 |
4 |
15.3 |
9.5 |
5.5 |
17.2 |
11.5 |
| GD28-5R5G-4 |
5.5 |
22.1 |
14 |
7.5 |
28.1 |
18 |
| GD28-7R5G-4 |
7.5 |
25 |
18.5 |
11 |
26.8 |
21 |
| GD28-011G-4 |
11 |
36 |
25 |
15 |
46 |
32 |
| GD28-015G-4 |
15 |
46 |
32 |
18 |
55 |
38 |
| GD28-018G-4 |
18 |
57 |
38 |
22 |
68 |
45 |
| GD28-022G-4 |
22 |
62 |
45 |
30 |
72 |
58 |

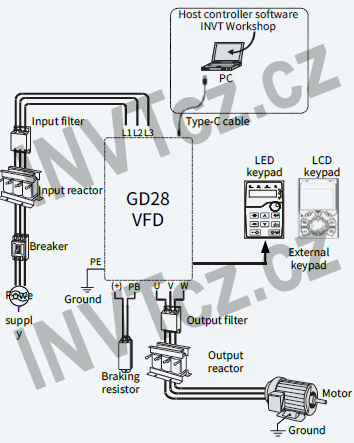

Externí kabeláž

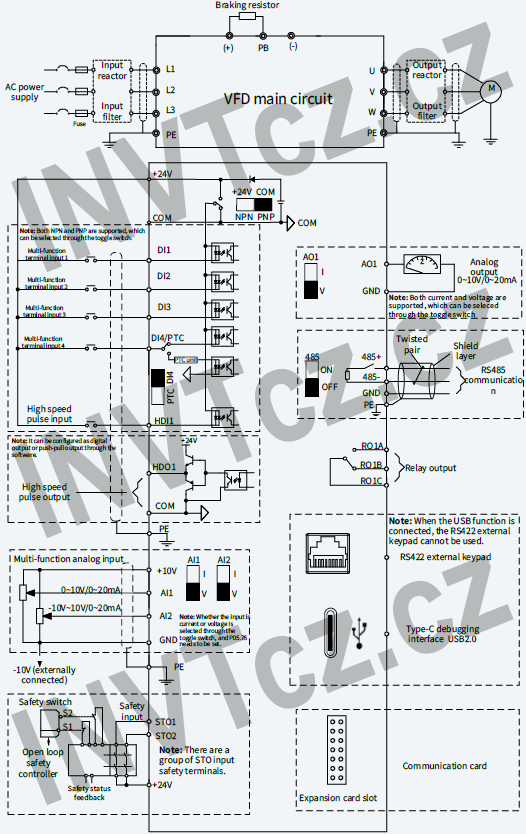

Typické elektrické zapojení frekvenčního měniče - VFD
