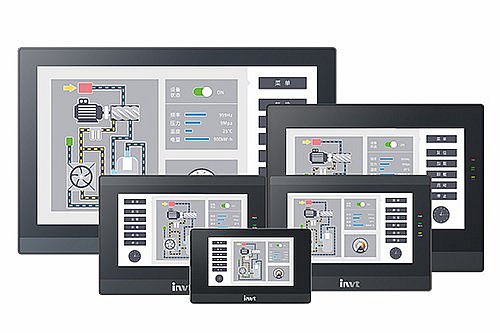

Ovládací terminály - HMI VS serie
Průmyslové dotykové barevné terminály velikostí 3,5“ až 15“ s vysokým výkonem. V každém typu je COM port RS232/422/485, USB programovací port, USB port pro flash. Vybrané typy jsou s ethernet komunikací. Multiprotokolové rozhraní – Invt, Omron, Siemens, Mitsubishi, Yaskawa, Allen-Bradley a další. Rozsáhlá knihovna prvků, tvorba vlastních prvků, True Type fonty, alarmy, grafy, recepty atd. SW zdarma - intuitivní, jednoduché programování. Možnost simulace online, offline.
E-shop
Průmyslové dotykové barevné terminály velikostí 3,5“ až 15“ s vysokým výkonem a nízkou cenou.
- Procesor Cortex-A8, hlavní frekvence může být až 600 MHz
- Výrazně zlepšená efektivita zpracování dat
- Podpora průmyslové ethernetové komunikace, realizace výměny dat mezi více zařízeními prostřednictvím vestavěné 10M/100M samoadaptivní síťové karty
- Podpora bezplatného komunikačního protokolu portu
- Bohatá vestavěná knihovna vektorgramů
- Podpora programování makra, skript jazyka C
- Podpora aktualizace U-disk a import/export dat
- PC může komunikovat s PLC přímo přes HMI
- Podpora dvou HMI pro komunikaci současně s jedním PLC
- Funkce online simulace, PC lze připojit přímo k PLC pro simulaci konfiguračního projektu
- Paměť záznamu poplachu lze rozšířit
- Podpora pěti jazyků
- Podpora písma TRUE TYPE (TTF).
- Podpora složitých úprav písma
- Kódování Unicode, mezinárodní standard
- Konstrukce na průmyslové úrovni umožňuje stabilní provoz
- Vysokokapacitní FLASH, paměť pro vypnutí, podpora úložiště U-disk
- Nový systém hesel, který je bezpečnější a spolehlivější
- Deklarace CE a RoHS
- Technická podpora, sklad v ČR a SR.
HMI - VS series
| Napájení |
Velikost |
Typ |
| bez Ethernetu |
3,5" |
VS035FE (1xCOM, bez ETN) |
| 4.3" |
VS043FE (1xCOM, bez ETN) |
| 7" |
VS070HE-1 (1xCOM, bez ETN) |
| 10" |
VS102HC (2xCOM, bez ETN) |
| 12" |
VS121FE (2xCOM, bez ETN) |
| s Ethernetem |
4.3" |
VS043HS (1xCOM, ETN) |
| 7" |
VS070HS (2xCOM, ETN) |
| 10" |
VS102HCS (2xCOM, ETN) |
| 12" |
VS121FS (2xCOM, ETN) |
| 15" |
VS150AS (2xCOM, ETN) |

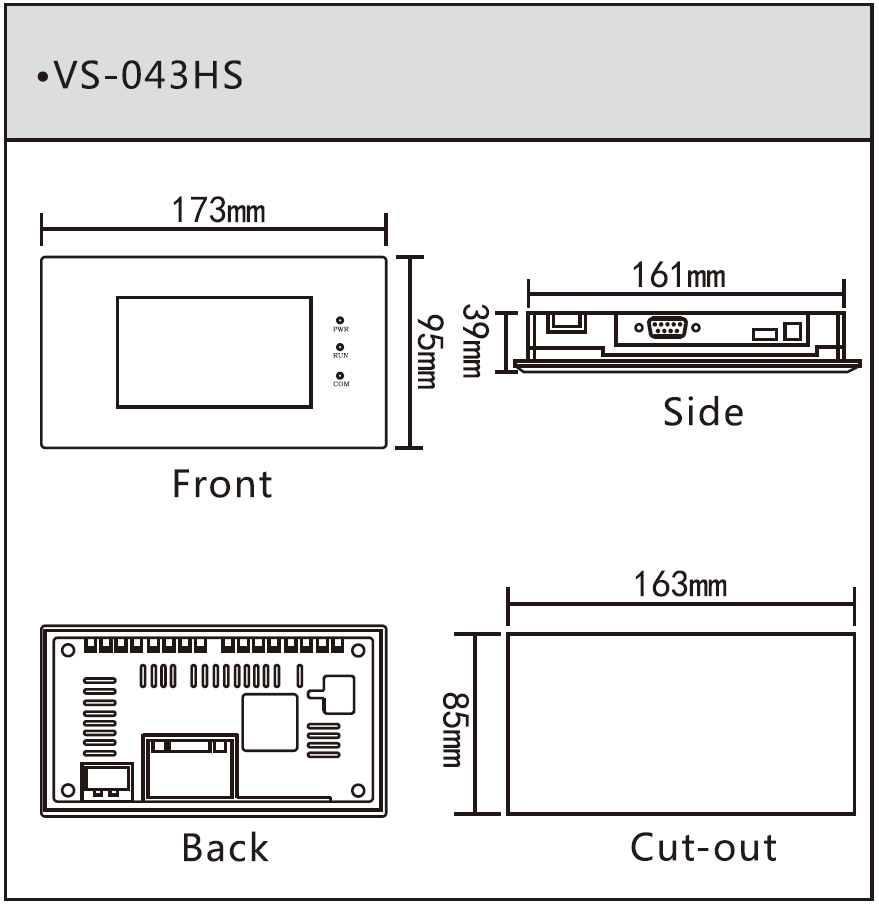

HMI - VS series
| Model |
VS-035FE |
VS-043FE |
VS-043HS |
| Ethernet port RJ45 |
- |
- |
1 |
| USB programovací port |
1 |
1 |
1 |
| USB port pro flash |
1 |
1 |
1 |
| Sériová komunikace |
COM1:RS485 RS422 RS232 |
COM1:RS485 RS422 RS232 |
COM1:RS485 RS422 RS232 |
| Velikost displeje |
3.5"(16:9) |
4.3"(16:9) |
4.3"(16:9) |
| Rozlišení |
480×272 |
480×272 |
480×272 |
| Jas (cd/㎡) |
400 |
400 |
400 |
| Počet barev |
262 144 |
262 144 |
262 144 |
| Kontrast |
400:1 |
400:1 |
400:1 |
| Životnost |
50,000 hodin |
50,000 hodin |
50,000 hodin |
| Touchpad |
4 - drátový přesný |
4 - drátový přesný |
4 - drátový přesný |
| Procesor |
Cortex-A8 600MHz |
| Uživatelská paměť |
128M |
128M |
128M |
| Vnitřní uložiště |
128M |
128M |
128M |
| Napájení |
DC24V(±15%) |
DC24V(±15%) |
DC24V(±15%) |
| Spotřeba |
3W |
3W |
3W |
| CE certifikace |
Comply with EN50022 and EN50024 standard |
Comply with EN50022 and EN50024 standard |
Comply with EN50022 and EN50024 standard |
| FCC kompatibilita |
Comply with FCC,Class A |
Comply with FCC,Class A |
Comply with FCC,Class A |
| Zkouška |
1000V AC ,1 min. |
1000V AC ,1 min. |
1000V AC ,1 min. |
| Krytí |
IP65(přední část) |
IP65(přední část) |
IP65(přední část) |
| Provozní teplota |
-20°C ~ 65°C |
-20°C ~ 65°C |
-20°C ~ 65°C |
| Provozní vlhkost |
10~90%RH |
10~90%RH |
10~90%RH |
| Provedení pouzdra |
Strojírenský plast ABS+PC |
Strojírenský plast ABS+PC |
Strojírenský plast ABS+PC |
| Rozměry |
135×89×39(mm) |
150×93×39(mm) |
150×93×39(mm) |
| Velikost montážního otvoru |
123×80(mm) |
141×84(mm) |
163×85(mm) |
| Hmotnost |
0.2kg |
0.27kg |
0.27kg |
| Další komunikace |
- |
- |
- |
| Video výstup |
| Video vstup |
| Autio vstup |
| Model |
VS-070HE-1 |
VS-070HS |
VS-070HE |
VS-102HC |
VS-102HCS |
VS-121FS |
VS-121FE |
| Ethernet port RJ45 |
- |
1 |
- |
- |
1 |
1 |
- |
| USB programovací port |
1 |
1 |
1 |
| USB port pro flash |
1 |
1 |
1 |
| Sériová komunikace |
COM1:RS485 RS422 RS232 |
COM1/COM2:RS485 RS422 RS232 |
COM1/COM2:RS485 RS422 RS232 |
COM1/COM2:RS485 RS422 RS232 |
| Velikost displeje |
7"(16:9) |
10.2"(16:9) |
12.1"(4:3) |
| Rozlišení |
800×480 |
1024×600 |
800×600 |
| Jas (cd/㎡) |
400 |
500 |
450 |
| Počet barev |
262 144 |
262 144 |
262 144 |
| Kontrast |
450:1 |
450:1 |
450:1 |
| Životnost |
50,000 hodin |
50,000 hodin |
50,000 hodin |
| Touchpad |
4 - drátový přesný |
4 - drátový přesný |
4 - drátový přesný |
| Procesor |
| Uživatelská paměť |
128M |
128M |
128M |
| Vnitřní uložiště |
128M |
128M |
128M |
| Napájení |
DC24V(±15%) |
DC24V(±15%) |
DC24V(±15%) |
| Spotřeba |
6W |
7W |
8W |
| CE certifikace |
Comply with EN50022 and EN50024 standard |
Comply with EN50022 and EN50024 standard |
Comply with EN50022 and EN50024 standard |
| FCC kompatibilita |
Comply with FCC,Class A |
Comply with FCC,Class A |
Comply with FCC,Class A |
| Zkouška |
1000V AC ,1 min. |
1000V AC ,1 min. |
1000V AC ,1 min. |
| Krytí |
IP65(přední část) |
IP65(přední část) |
IP65(přední část) |
| Provozní teplota |
-20°C ~ 65°C |
-20°C ~ 65°C |
-20°C ~ 65°C |
| Provozní vlhkost |
10~90%RH |
10~90%RH |
10~90%RH |
| Provedení pouzdra |
Strojírenský plast ABS+PC |
Strojírenský plast ABS+PC |
Strojírenský plast ABS+PC |
| Rozměry |
227×153×40(mm) |
274×180×40.5(mm) |
340×256×54(mm) |
| Velikost montážního otvoru |
210×144(mm) |
255×166.5(mm) |
330×246.5(mm) |
| Hmotnost |
0.78kg |
1.05kg |
2.16kg |
| Další komunikace |
- |
- |
- |
| Video výstup |
| Video vstup |
| Autio vstup |

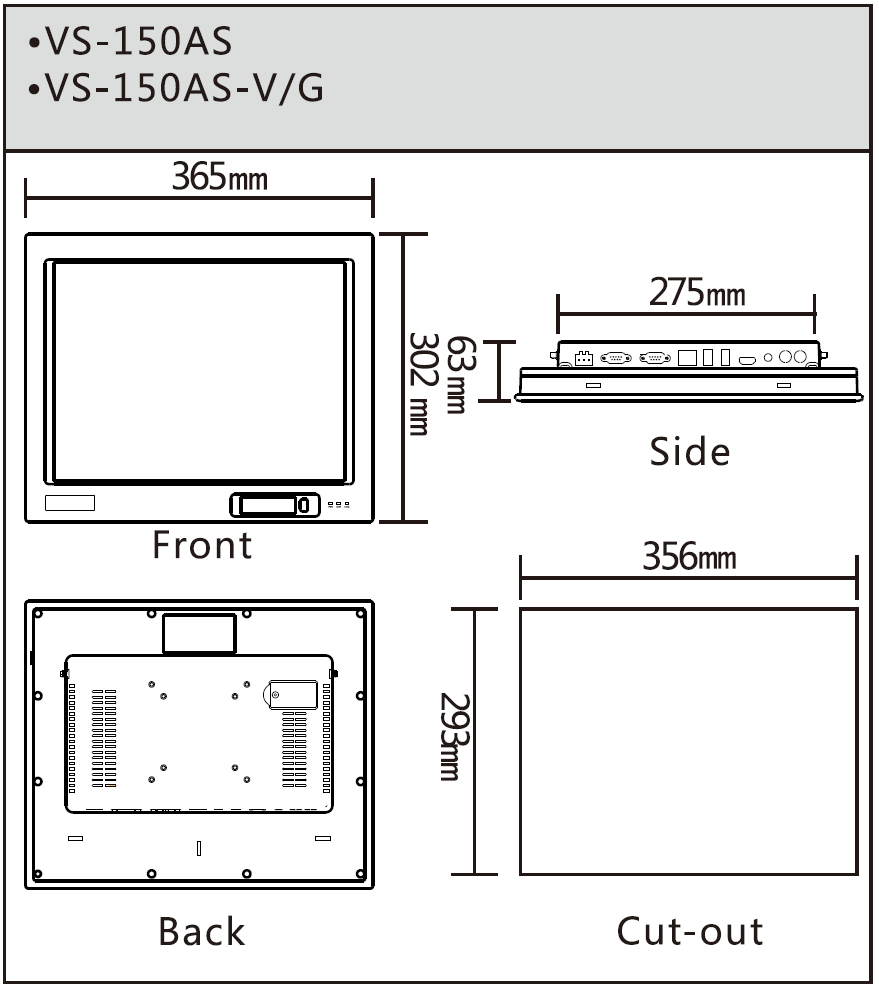

| Model |
VS-150AS |
VS-150AS-G |
VS-150AS-V |
| Ethernet port RJ45 |
1 |
1 |
1 |
| USB programovací port |
3 |
3 |
3 |
| USB port pro flash |
1 |
1 |
1 |
| Sériová komunikace |
COM1/COM2:RS485 RS422 RS232 |
COM1/COM2:RS485 RS422 RS232 |
COM1/COM2:RS485 RS422 RS232 |
| Velikost displeje |
15"(4:3) |
15"(4:3) |
15"(4:3) |
| Rozlišení |
1024x768 |
1024x768 |
1024x768 |
| Jas (cd/㎡) |
400 |
400 |
400 |
| Počet barev |
16 770 000 |
16 770 000 |
16 770 000 |
| Kontrast |
/ |
/ |
/ |
| Životnost |
50,000 hodin |
50,000 hodin |
50,000 hodin |
| Touchpad |
4 - drátový přesný |
4 - drátový přesný |
4 - drátový přesný |
| Procesor |
4-core A17 1.5GHz |
| Uživatelská paměť |
2G |
| Vnitřní uložiště |
8G, built-in SD card extention |
| Napájení |
DC24V(±15%) |
DC24V(±15%) |
DC24V(±15%) |
| Spotřeba |
/ |
/ |
/ |
| CE certifikace |
Comply with EN50022 and EN50024 standard |
Comply with EN50022 and EN50024 standard |
Comply with EN50022 and EN50024 standard |
| FCC kompatibilita |
Comply with FCC,Class A |
Comply with FCC,Class A |
Comply with FCC,Class A |
| Zkouška |
1000V AC ,1 min. |
1000V AC ,1 min. |
1000V AC ,1 min. |
| Krytí |
IP65(přední část) |
IP65(přední část) |
IP65(přední část) |
| Provozní teplota |
-20°C ~ 65°C |
-20°C ~ 65°C |
-20°C ~ 65°C |
| Provozní vlhkost |
10~90%RH |
10~90%RH |
10~90%RH |
| Provedení pouzdra |
Strojírenský plast ABS+PC |
Strojírenský plast ABS+PC |
Strojírenský plast ABS+PC |
| Rozměry |
365x302x58.2 |
365x302x58.2 |
365x302x58.2 |
| Velikost montážního otvoru |
355x293 |
355x293 |
355x293 |
| Hmotnost |
2.2kg |
2.2kg |
2.2kg |
| Další komunikace |
- |
WIFI, 4G |
WIFI, 4G |
| Video výstup |
- |
- |
1 HDMI |
| Video vstup |
- |
- |
2x RCA(Optinal) |
| Autio vstup |
- |
- |
3.5mm interface |
