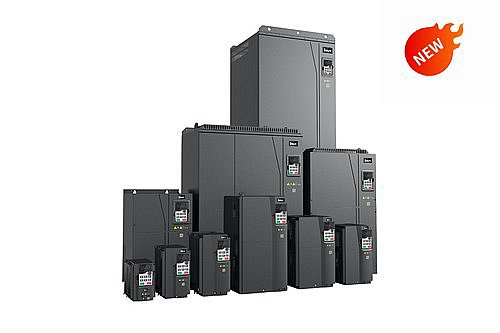

Základní vlastnosti:
Vektorové řízení SVC – bez zpětné vazby i se zpětnou vazbou pro asynchronní a synchronní motoryPrecizní řízení – rychlosti, pozice a momentu s extrémně rychlou odezvou motoruMožnost rozšíření o PLC kartu – s programováním v softwaru Auto StationŠiroké možnosti komunikace – EtherCAT, PROFINET, Ethernet/IP, CANopen, PROFIBUS-DP, EthernetBezdrátová komunikace – pomocí doplňkové Bluetooth nebo WiFi kartyZpětnovazební karta PG – podpora inkrementálních, absolutních, Sin-Cos i resolver snímačůAž 3 rozšiřující karty najednou (do 4 kW až 2 karty)
Bezpečnostní funkce STO (Safe Torque Off) – certifikace SIL2Unikátní I/F řízení – ideální pro aplikace s nízkými otáčkami a vysokým momentemUSB 2.0 port typu A – pro snadné stažení parametrůPřehledný grafický displej – až 16 řádků, intuitivní průvodce nastavenímRS485 s protokolem Modbus RTU/ASCIIIntegrovaný EMC filtr C3 – dle normy IEC61800-3Odolné provedení IP55 – pro náročné provozní podmínkyVšechny podrobnosti naleznete v produktovém listu
Aplikace:
VIDEO
VIDEO
GD350A - příklad aplikace vysoko otáčkového synchronního vřetene 1000Hz (60 000ot.)
- měnič GD350A-2R2G/003P-4, synchronní motor 1,5kW/60000ot.
VIDEO
Značení produktu GD350A - 004G/5R5P - 4 - A02
GD350A - zkratka označení měniče Goodrive350A – výkonný multifunkční frekvenční měnič5R5 - označení výkonu - 5,5kW, G : Zatížení s konstantním momentem, P : Zatížení s proměnným momentem4 - napěťová třída - AC 3fázové 380 V (−15 %) až 440 V (+10 %)A02 - aktualizovaná verze
Výběrová tabulka
Model
Jmenovitý výkon (kW)
Jmenovitý vstupní proud (A)
Jmenovitý výstupní proud (A)
GD350A-0R7G-S2
0,75
9.3
5
GD350A-1R5G-S2
1.5
15.7
9.5
GD350A-2R2G-S2
2.2
24
14
GD350A-0R4G/0R7P-4
0.4/0.75
1.9/3.2
1.6/2.5
GD350A-0R7G/1R5P-4
0.75/1.5
3.2/5
2.5/3.7
GD350A-1R5G/2R2P-4
1.5/2.2
5.0/5.8
3.7/5
GD350A-2R2G/003P-4
2.2/3
5.8/11
5/7
GD350A-004G/5R5P-4
4/5.5
13.5/19.5
9.5/12.5
GD350A-5R5G/7R5P-4
5.5/7.5
19.5/23
14/17
GD350A-7R5G/011P-4
7.5/11
25/30
18.5/23
GD350A-011G/015P-4
11/15
32/40
25/32
GD350A-015G/018P-4
15/18.5
40/45
32/38
GD350A-018G/022P-4
18.5/22
45/51
38/45
GD350A-022G/030P-4
22/30
51/64
45/60
GD350A-030G/037P-4
30/37
64/80
60/75
GD350A-037G/045P-4
37/45
80/98
75/92
GD350A-045G/055P-4
45/55
98/128
92/115
GD350A-055G/075P-4
55/75
128/139
115/150
GD350A-075G/090P-4
75/90
139/168
150/170
GD350A-090G/110P-4
90/110
168/201
180/215
GD350A-110G/132P-4
110/132
201/265
215/260
GD350A-132G/160P-4
132/160
265/310
260/305
GD350A-160G/185P-4
160/185
310/345
305/340
GD350A-185G/200P-4
185/200
345/385
340/380
GD350A-200G/220P-4
200/220
385/430
380/425
GD350A-220G/250P-4
220/250
430/460
425/480
GD350A-250G/280P-4
250/280
460/500
480/530
GD350A-280G/315P-4
280/315
500/580
530/600
GD350A-315G/355P-4
315/355
580/625
600/650
GD350A-355G/400P-4
355/400
625/715
650/720
GD350A-400G/450P-4
400/450
715/840
720/820
GD350A-450G/500P-4
450/500
840/890
820/860
GD350A-500G-4
500
890
860
GD350A-500G/560P-4
500/560
890/1090
860/1060
GD350A-560G-4
560
1090
1060
GD350A-630G-4
630
1220
1200
GD350A-710G-4
710
1250
1300
GD350A-800G-4
800
1430
1440
GD350A-1000G-4
1000
1780
1720
GD350A-1200G-4
1200
2145
2160
GD350A-1500G-4
1500
2670
2580
GD350A-2000G-4
2000
3560
3440
GD350A-2500G-4
2500
4450
4300
GD350A-3000G-4
3000
5340
5160
Rozšiřující karty pro frekvenční měniče GD350A a GD350A-A02
Karty označené červeně jsou podporovány měniči GD350A-A02
Typ rozšiřující karty
Číslo dílu
Model karty
Popis
IO karty 11023-00083
EC-IO501-00
IO karta
11023-00119
EC-IO502-00
IO karta pro PT100/PT100
11023-00136 EC-IO503-00 6 relé výstupů, vhodné pro HVAC a aplikace čerpadel
11023-00180 EC-IO504-00 Podpora PTC/PT100/PT1000
Komunikační karty 11023-00088
EC-TX501-1
Bluetooth karta s integrovanou anténou
11023-00089
EC-TX501-2
Bluetooth karta s externí anténou
11023-00101
EC-TX502-1
WIFI karta s integrovanou anténou
11023-00102
EC-TX502-2
WIFI karta s externí anténou
11023-00151
EC-TX503D
Profibus-DP
11023-00164
EC-TX505D
Integrovaná CAN master/slave CANopen
11023-00163
EC-TX507B
BACnet MSTP
11023-00150
EC-TX508B
EtherCAT
11023-00149
EC-TX509C
Profinet; výroba této karty bude ukončena, alternativou je EC-TX509 U8
11023-00197
EC-TX510B
Integrovaná Ethernet IP, Modbus-TCP, Ethernet UDP
11023-00213
EC-TX509 U8 Multifunkční karta, integrate Profinet, EtherCAT, Ethernet IP, modbus-TCP, PowerLink, Ethernet UDP, Profinet+Ethernet UDP, EtherCAT+Ethernet UDP
PG karty 11023-00109
EC-PG502
Sin/Cos enkodérová karta
11023-00086
EC-PG504-00
Resolver enkodérová karta
11023-00087
EC-PG505-12
5V/12V inkrementální enkodérová karta
11023-00139
EC-PG505-24B
24V inkrementální enkodérová karta
11023-00115
EC-PG507-12
Jednoduchá 5V/12V inkrementální enkodérová karta
11023-00121
EC-PG507-24
Jednoduchá 24V inkrementální enkodérová karta
11023-00177 EC-PG508-05B SSI absolutní enkodérová karta
ioT karty 11023-00130
EC–IC501-2
GPRS karta
11095-00017
EC-IC502-2-EU
4G karta
Ostatní 11023-00146
EC-PC502-00
PLC karta
11023-00135 EC-PS501-24 Karta se zdrojem 24V
11023-00209 EC-FM501 Pamětní chybová karta
Specifikace
Funkce
Specifikace
Jmenovité vstupní napětí (V)
3f 380V(-15%)～440V（+10%）
3f 520V(-15%)～690V(+10%)
Jmenovitá vstupní frekvence (Hz)
50Hz or 60Hz, dovolený rozsah: 47～63Hz
Výstupní napětí (V)
0 ~ vstupní napětí
Výstupní frekvence (Hz)
0 ~ 400 Hz
Řízení
SVPWM, SVC, VC
Rozsah řízení rychlosti
Asynchronní motor 1:200 (SVC); synchronní motor 1:20 (SVC), 1:1000 (VC)
Přesnost řízení rychlosti
±0.2% (SVC), ±0.02% (VC)
Odezva momentového řízení
<20ms (SVC), <10ms (VC)
Přesnost řízení momentu
10% (SVC), 5% (VC)
Záběrný moment
150% / 2.5Hz (SVC), 200% / 0Hz (VC) - synchronní motor
150% / 0.25Hz (SVC) - asynchronní motor
Přetížení k jmenovitému proudu
150%/1min , 180%/10s, 1s for 200% / 1s
Možnosti nastavení frekvenční žádosti
panel, analog, pulsně, multi-frekvence, PLC, PID, komunikace

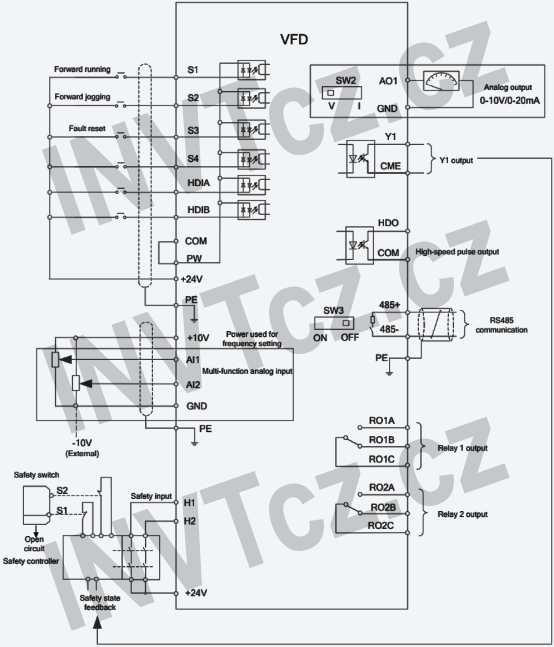

Analogové vstupy
(AI1) 0 ~ 10V / 0 ~ 20 mA a (AI2) -10V ~ 10V
Analogové výstupy
(AO1) 0 ~ 10V / 0 ~ 20 mA
Digitální vstupy
4 standardní vstupy max.1kHZ,
2 vysokorychlostní vstup max.50kHz, podpora enkodéru A/B pulsy, funkce měření rychlosti
Digitální výstup
programovatelný pulsní výstup, max. 50kHz
programovatelný výstup Y
Reléové výstupy
2 programovatelné relé
RO1A NO, RO1B NC, RO1C společný
RO2A NO, RO2B NC, RO2C společný
zatížitelnost kontaktu 3A/250VAC, 1A/30VDC
Rozšiřující karty
3 karty: SLOT1, SLOT2, SLOT3 2 karty pro měniče <=7,5kW
PG karty, PLC, I/O
Komunikační karty: PROFINET, Profibus-DP, EtherCAT, CANopen, Ethernet
Sériová komunikace
RS 485, MODBUS
Způsob instalace
Na stěnu, do racku, za přírubu
Okolní teplota
﹣10~50℃, snížení zatížení o 1% na 1°C při teplotě > 40°C
Nadmořská výška
<1000m.n.m., snížení zatížení 1% na každých 100m nad 1000m.nm.
Chlazení
ventilátor
Ochrany
Poskytují desítky funkcí ochrany proti chybám:
nadproud, přepětí, podpětí, přehřátí a přetížení, ztráta fáze
Brzdná jednotka
<=37kW standardně vestavěna
volitelná vestavěná brdná jednotka pro 380V 45kW-110kW
externí jednotka
Odrušovací filtry
standardně pro modely 380V IEC61800-3 C3
externí pro všechny výkony splňující podmínky IEC61800-3 C2
Model
Rozměry Š*V*H (mm)
Celková hmotnost (kg)
Produkt
Obal
Netto
Brutto
GD350A-1R5G/2R2P-4
126 *186*185
290*210*265
2
3
GD350A-2R2G/003P-4
126*186*185
290*210*265
2
3
GD350A-004G/5R5P-4
126*186*201
290*210*265
2.5
3.5
GD350A-5R5G/7R5P-4
126*186*201
290*210*265
2.5
3.5
GD350A-7R5G/011P-4
146*256*192
343*230*270
3
4
GD350A-011G/015P-4
170*320*220
430*275*325
6
7
GD350A-015G/018P-4
170*320*220
430*275*325
6
7
GD350A-018G/022P-4
200*340.6*208
490*315*315
8.5
10.5
GD350A-022G/030P-4
200*340.6*208
490*315*315
8.5
10.5
GD350A-030G/037P-4
250*400*223
580*395*360
16
18
GD350A-037G/045P-4
250*400*223
580*395*360
16
18
GD350A-045G/055P-4
282*560*258
680*425*380
25
29
GD350A-055G/075P-4
282*560*258
680*425*380
25
29
GD350A-075G/090P-4
282*560*258
680*425*380
25
29
GD350A-090G/110P-4
338*554*330
675*470*575
41
52
GD350A-110G/132P-4
338*554*330
675*470*575
41
52
GD350A-132G/160P-4
500*870*360
971*631*565
85
110
GD350A-160G/185P-4
500*870*360
971*631*565
85
110
GD350A-185G/200P-4
500*870*360
971*631*565
85
110
GD350A-200G/220P-4
500*870*360
971*631*565
85
110
GD350A-220G/250P-4
680*960*380
1086*826*595
135
165
GD350A-250G/280P-4
680*960*380
1086*826*595
135
165
GD350A-280G/315P-4
680*960*380
1086*826*595
135
165
GD350A-315G/355P-4
680*960*380
1086*826*595
135
165
GD350A-355G/400P-4
620*1700*560
1850*840*820
350
407
GD350A-400G/450P-4
620*1700*560
1850*840*820
350
407
GD350A-450G/500P-4
620*1700*560
1850*840*820
350
407
GD350A-500G-4
620*1700*560
1850*840*820
350
407
