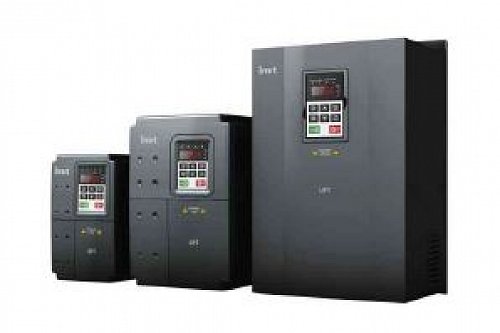

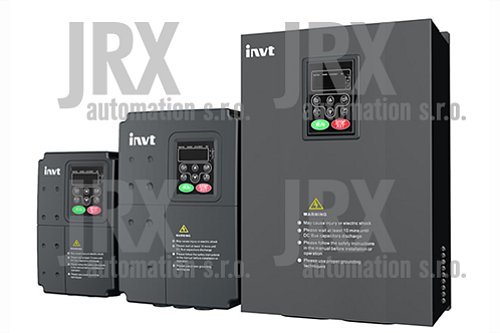

Základní vlastnosti:
- U/f řízení, vektorové řízení bez zpětné vazby (SVC - sensorless vector control), vektorové řízení se zpětnou vazbou (VC - vector control)
- Řízení asynchronních i synchronních motorů
- Rozběhový moment motoru: 150% od 0.3 Hz (SVC) / 200% od 0 Hz (VC)
- Rozsah řízení otáček: 1:200 (SVC) / 1:1500 (VC)
- Přetížení: 150% Ijm / 1 min, 180% Ijm / 10 sec, 200% Ijm / 1 sec
- Vestavěná brzdná jednotka pro výkony <= 15kW, od 18.5kW externí brzdná jednotka
- Podporuje různé typy ZV enkodérů: inkrementální (24, 5VDC), sin/cos, UVW, absolutní Endat, SSI
- LCD displej - doplněk
Bezpečnost:
Bezpečnostní funkce STO (Safe Torque Off) (doplňková karta)
Vynucené zastavení - ochrana proti nárazu na konci výtahové šachty (Forced Deceleration)
Nouzová jízda (UPS >=300V, baterie 48<= Ubat <=96 VDC)
Ovládání brzdy a výstupních stykačů - výtahová sekvenční logika
- Rozběh motoru s kompenzací momentu + možnost zapojení vážení kabiny
- Optimalizované ASR (automatická regulace rychlosti) - proměnné nastavení proporcionální a integrační složky regulátoru k dosažení komfortní jízdy
- Funkce řízení zastavení na polohu z vysoké rychlosti nebo ze zastavovací rychlosti
ACC/DEC křivky pro jednotlivé rychlostní stupně (vysoká, nízká, zastavení)
Značení produktu

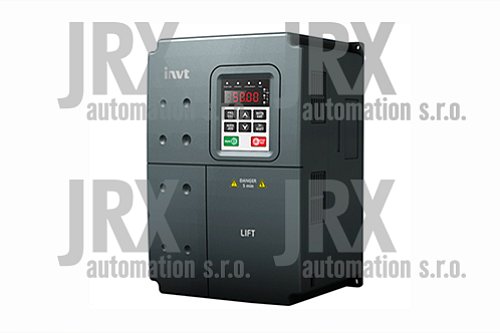

GD300L - 5R5G - 4 - LIFT
1. GD300L - zkratka označení měniče Goodrive300L
2. 5R5G - označení výkonu - 5R5: 5,5kW, G:konstantní zátěž
3. 4 - napěťová třída - 4: AC 3f 380V(-15%) ~ 440V(+10%)
4. LIFT - speciální funkce - výtahový měnič
Výběrová tabulka
| Model |
Výstupní výkon [kW] |
Vstupní proud [A] |
Výstupní proud [A] |
Bzdná jednotka [A] |
| GD300L-004G-4 |
4 |
13,5 |
9,5 |
interní |
| GD300L-5R5G-4 |
5,5 |
19,5 |
14 |
interní |
| GD300L-7R5G-4 |
7,5 |
25 |
18,5 |
interní |
| GD300L-011G-4 |
11 |
32 |
25 |
interní |
| GD300L-015G-4 |
15 |
40 |
32 |
interní |
| GD300L-018G-4 |
18,5 |
47 |
38 |
externí doplněk |
| GD300L-022G-4 |
22 |
56 |
45 |
externí doplněk |
| GD300L-030G-4 |
30 |
70 |
60 |
externí doplněk |
|
Funkce
|
Specifikace
|
|
Vstupní napětí (VAC)
|
3f 380V(-15%)～440V(+10%)
|
|
Jmenovitá vstupní frekvence (Hz)
|
50Hz or 60Hz, dovolený rozsah: 47～63Hz
|
|
Výstupní napětí (V)
|
0 ~ vstupní napětí s odchylkou méně než 5%
|
|
Výstupní frekvence (Hz)
|
0 ~ 400 Hz
|
|
Řízení
|
U/f, SVC, VC
|
|
Rozsah řízení rychlosti
|
1:200 SVC, 1:1500 VC
|
|
Přesnost řízení rychlosti
|
+-0.5% (SVC), +-0.05% (VC)
|
|
Odezva momentového řízení
|
<20ms (SVC)
|
|
Přesnost řízení momentu
|
10%
|
|
Záběrný moment
|
150% od 0.3 Hz (SVC) / 200% od 0 Hz (VC)
|
|
Přetížení k jmenovitému proudu
|
150%/1min , 180%/10s, 200% / 1s
|
|
Možnosti nastavení frekvenční žádosti
|
panel, analog, multi-frekvence, CAN
|
|
Analogové vstupy
|
(AI1) 0 ~ 10V / 0 ~ 20 mA, doplňkové karty
|
|
Analogové výstupy
|
(AO1) 0 ~ 10V / 4 ~ 20 mA, doplňkové karty
|
|
Digitální vstupy
|
8 standardní vstupy max.1kHZ,
|
|
1 vysokorychlostní vstup max.50kHz
|
|
Digitální výstup
|
programovatelný výstup Y1 (tranzistor)
|
|
Reléové výstupy
|
RO1A NO, RO1C
|
|
RO2A NO, RO2C
|
|
RO3A NO, RO2C
|
|
zatížitelnost kontaktu 3A/250VAC, 1A/30VDC
|
|
Sériová komunikace
|
RS 485, MODBUS
|
|
Způsob instalace
|
Na stěnu, do racku
|
|
Okolní teplota
|
﹣10~50℃, snížení zatížení o 1% na 1°C při teplotě > 40°C
|
|
Chlazení
|
ventilátor
|
|
Ochrany
|
Poskytují desítky funkcí ochrany proti chybám:
|
|
nadproud, přepětí, podpětí, přehřátí a přetížení
|
|
Brzdná jednotka
|
<=15kW standardně vestavěna
|
|
Doplněk
|
|
Odrušovací filtry
|
Doplněk
|
