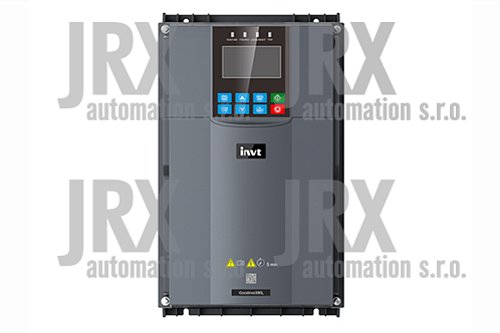

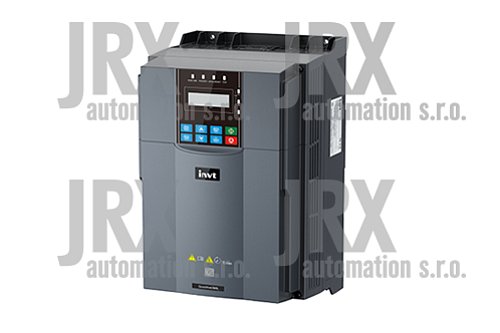

Frekvenční měnič pro výtahy GD390L

GD390L je nová generace výtahových měničů INVT s vysokým výkonem a pokročilými funkcemi splňující nejnovější standardy. Výkonový rozsah 2,2kW až 37kW.

Synchronní motory, asynchronní motory bez/s vazbou
STO (SIL3 certifikované), s elektronickým zkratováním vinutí pro synchronní motory
Integrovaný EMC filtr C2 odpovídající standardům
Integrovaný vstup pro inkrementální enkodér 5V/12V, dále možnost doplnit externí enkodérové karty – inkrementální 5V, 12V, 24V; Endat, SSi, Sin/Cos (provoz s CD/ bez CD)
Snadné uvedení do provozu, pokročilé režimy autoladění bez nutnosti rotace
Pokročilý algoritmus S křivek pro jízdní komfort
P100/PTC vstup pro tepelnou ochranu motoru
Integrovaný brzdný tranzistor
Integrovaná komunikace: CAN, Modbus RS485
10 digitálních vstupů; 2x analogový vstup; digitální výstupy: 3x relé, 1x tranzistorový
Kompenzace váhy kabiny bez externího snímače při rozběhu a zastavení pro zajištění plynulé jízdy
Automatická detekce lehčího směru při nouzovém bateriovém režimu
Nouzová jízda: možnost připojení baterie 48VDC nebo UPS
LCD nebo LED displej s možností připojení externího displeje
Dva procesory – samostatné řízení měniče a samostatné řízení řídící desky
Možnost úpravy řízení dle požadavku zákazníka

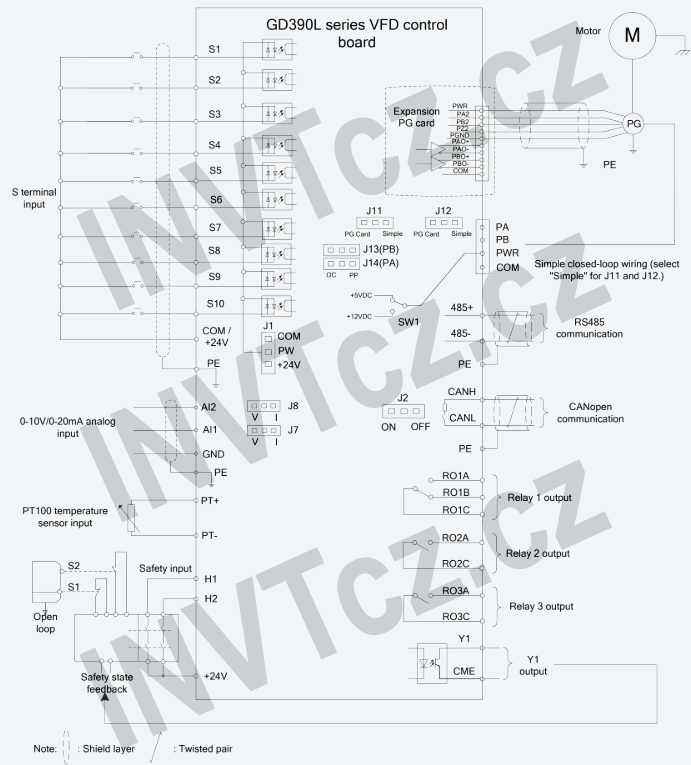

Enkodérové karty

Model	Kód materiálu	Kategorie	Popis
EC-PG101-05	11023-00014	PG karta pro asynchronní motor	5V inkrementální PG karta	Speciální pro inkrementální enkodér, výstup napájení: -05 (4,75–7 V), -12 (11,75–16 V), -24 (24 V ± 5 %)
EC-PG101-12	11023-00003		12–15 V inkrementální PG karta
EC-PG101-24	11023-00004		24 V inkrementální PG karta
EC-PG102-05-T	11023-00092	PG karta pro synchronní motor	Sin/Cos PG karta	Speciální pro SIN/COS enkodér, například ERN1387, výstup napájení 5 V ± 5 %, 300 mA
EC-PG106-05-T	11023-00093		PG karta s absolutním enkodérem	Speciální pro ENDAT/SSI enkodér, například ECN1313, výstup napájení 5 V ± 5 %, 300 mA
EC-PG106-05-S	11023-00152		PG karta s absolutním enkodérem

Model	Zdroj napájení	Jmenovitý výkon (kW)	Vstupní proud (A)	Výstupní proud (A)	Čistá hmotnost (kg)	Brzdná jednotka	Brzdný rezistor
GD390L-2R2G-S2	AC 1PH 220V (-15%) ~ 240V (+10%)	2.2	24	10	3.6	Built-in	100Ω / 1000W
GD390L-004G-4-C2	AC 3PH 380V (-15%) ~ 440V (+10%)	4	9	9	3.5		75Ω / 1200W
GD390L-5R5G-4-C2		5.5	13	13	3.6		55Ω / 1500W
GD390L-7R5G-4-C2		7.5	24	185	3.8		40Ω / 2000W
GD390L-011G-4-C2		11	30	30	4		30Ω / 2000W
GD390L-015G-4-C2		15	40	34	4.8		32Ω / 4500W
GD390L-018G-4-C2		18.5	47	40	9.95		28Ω / 5000W
GD390L-022G-4-C2		22	54	48	9.95		22Ω / 7000W
GD390L-030G-4-C2		30	70	60	16.2		20Ω / 10000W
GD390L-037G-4-C2		37	82	75	16.5		12Ω / 12000W

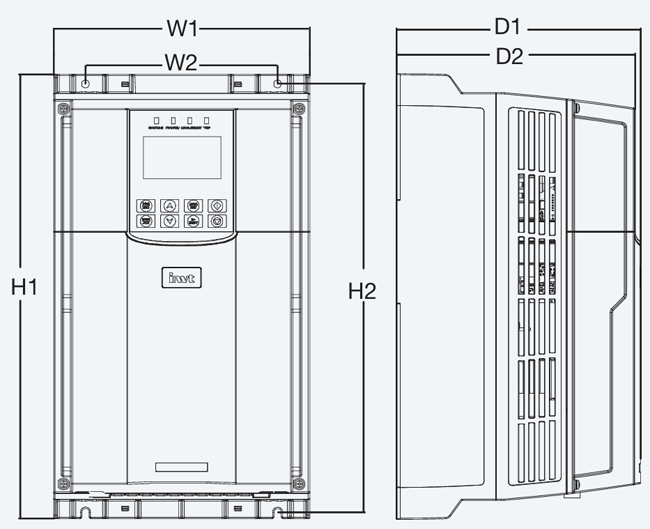

Vstupní napětí	Výstupní výkon (kW)	W1 (mm)	H1 (mm)	D1 (mm)	H2 (mm)	W2 (mm)
AC 1PH 220V (-15%) ~ 240V (+10%)	2.2kW	200	347	190	334.5	150
AC 3PH 380V (-15%) ~ 440V (+10%)	4kW~7.5kW	200	347	190	334.5	150
	11kW~15kW	200	347	197.5	334.5	150
	18kW~22kW	210	380	200	362	184
	30kW~37kW	270	455	218	436	225
