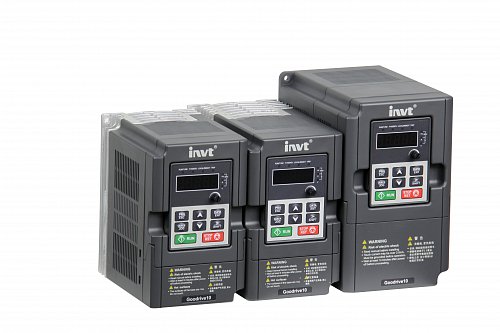

Základní vlastnosti:
- SVPWM řízení
- Kompaktní provedení, malá zástavba
- Vestavěná PID regulace s 16 stupňovým rychlostním řízením
- Standardní LED panel s potenciometrem, možnost externí instalace
- Bez ventilátorové chlazení (1~230VAC 0.2-0.75kW)
- Brzdný tranzistor – pro připojení brzdného rezistoru
- Komunikace RS485 s protokolem Modbus RTU / ASCII
Aplikace:
Ventilátory, čerpadla, dopravníky, baličky, potravinářství, textilní průmysl, odstředivky.
Řada GD28 nahrazuje řadu GD10. Náhrada je kompatibilní.
Značení produktu
GD10 - 2R2G - 4 - B
- GD10 - zkratka označení měniče Goodrive10
- 2R2G - označení výkonu - 2R2: 2.2kW, G: konstantní zátěž
- S2 - napěťová třída - S2: AC 1f 220V(-15%) ~ 240V(+10%), 4: AC 3f 380V(-15%) ~ 440V(+10%)
- B - speciální funkce - B: standardně brzdná jednotka
Výběrová tabulka
| Model |
Výstupní výkon (kW) |
Vstupní proud (A) |
Výstupní proud (A) |
| 1 ~ 220 - 240VAC |
GD10-0R2G-S2-B |
0.2 |
4.9 |
1.6 |
| GD10-0R4G-S2-B |
0.4 |
6.5 |
2.5 |
| GD10-0R7G-S2-B |
0.75 |
9.3 |
4.2 |
| GD10-1R5G-S2-B |
1.5 |
15.7 |
7.5 |
| GD10-2R2G-S2-B |
2.2 |
24 |
10 |
| 3 ~ 380 - 400VAC |
GD10-0R7G-4-B |
0.75 |
3.2 |
2.5 |
| GD10-1R5G-4-B |
1.5 |
4.3 |
4.2 |
| GD10-2R2G-4-B |
2.2 |
7.1 |
5.5 |
Specifikace
| Funkce |
Specifikace |
| Jmenovité vstupní napětí (V) |
1f 220V(-15%)～240V(+10%) |
| 3f 200V(-15%)～240V（+10%） |
| 3f 380V(-15%)～440V(+10%) |
| Jmenovitá vstupní frekvence (Hz) |
50Hz or 60Hz, dovolený rozsah: 47～63Hz |
| Výstupní napětí (V) |
0 ~ vstupní napětí s odchylkou méně než 5% |
| Výstupní frekvence (Hz) |
0 ~ 400 Hz |
| Řízení |
SPWM |
| Rozsah řízení rychlosti |
1:100 |
| Přetížení k jmenovitému proudu |
150%/1min , 180%/10s, 1s for 200% / 1s |
| Rozlišení analogového vstupu |
< 20mV |
| Reakční doba digitálních vstupů |
< 2ms |
| Analogové I/O |
Vstup 0～10V or 0～20mA, výstup 0～10V or 0～20mA |
| Digitální I/O |
5 standardních vstupů |
| programovatelný výstup Y (tranzistor) |
| programovatelný výstup (relé) |
| Sériová komunikace |
RS 485 |
| Způsob instalace |
Na stěnu |
| Okolní teplota |
﹣10~50℃, snížení zatížení o 1% na 1°C při teplotě > 40°C |
| Chlazení |
1f/3f 230V 0.2～0.75KW sáláním |
| 1f/3f 220V 1.5～2.2KW, 3f 380V 0.75～2.2KW ventilátor |
| Ochrany |
Poskytuje desítky funkcí ochrany proti chybám: |
| nadproud, přepětí, podpětí, přehřátí a přetížení |
| Brzdná jednotka |
Standardně vestavěna |
Rozměry
| Model |
W1 |
W2 |
H1 |
H2 |
D |
| Jednofázový 220V |
GD10-0R2G-S2-B |
85.0 |
74.0 |
145.5 |
131.5 |
134.2 |
| |
GD10-0R4G-S2-B |
85.0 |
74.0 |
145.5 |
131.5 |
134.2 |
| |
GD10-0R7G-S2-B |
85.0 |
74.0 |
145.5 |
131.5 |
153.2 |
| |
GD10-1R5G-S2-B |
100.0 |
89.0 |
170.5 |
154.0 |
153.2 |
| |
GD10-2R2G-S2-B |
100.0 |
89.0 |
170.5 |
154.0 |
153.2 |
| Třífázový 380V |
GD10-0R7G-4-B |
100.0 |
89.0 |
170.5 |
154.0 |
153.2 |
| |
GD10-1R5G-4-B |
100.0 |
89.0 |
170.5 |
154.0 |
153.2 |
| |
GD10-2R2G-4-B |
100.0 |
89.0 |
170.5 |
154.0 |
153.2 |
